Mechanical Seal - Type T04
เป็นวัสดุซีลกันรั่วประกอบรวมกันเป็นชุด (mechanical seal) รุ่นสปริงเดี่ยวชนิดปลายเรียว (หอยโข่ง) ใช้โอริงเป็นตัวซีลรัดแกนเพลาและพาหมุน ผลิตตาม DIN Standard เหมาะสำหรับติดตั้งเป็นซีลกันรั่วบนแกนเพลาตรงบริเวณห้องซีลของ ปั๊มน้ำ ปั๊มเคมี หรือปั๊มของเหลวอื่น ที่มีแหล่งผลิตจากประเทศในยุโรป
ข้อมูลวัสดุและการผลิต
วัสดุหน้าซีล : | Carbon,Ceramic, Silicon Carbide, Tungsten Carbide |
วัสดุยาง : | Buna, Viton, EPR |
วัสดุโลหะ : | 304, 316, Monel |
วัสดุอื่น : | กรุณาสอบถามเพิ่มเติม |
กำหนดส่ง : | 2 - 3 สัปดาห์ |

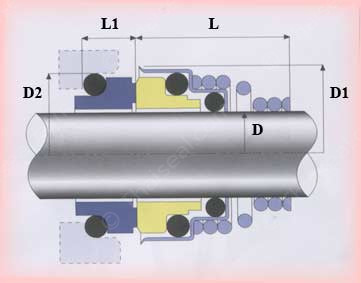

ขนาดและมิติ (Dimension)
D | D1 | L | D2 | L1 |
---|---|---|---|---|
Shaft Size (mm) | Seal OD (mm) | Operating Length (mm) | Seat Bore (mm) | Thickness (mm) |
10.0 | 20.0 | 15.0 | 21.0 | 7.0 |
12.0 | 22.0 | 18.0 | 23.0 | 7.0 |
14.0 | 24.0 | 22.0 | 25.0 | 7.0 |
16.0 | 26.0 | 23.0 | 27.0 | 7.0 |
18.0 | 32.0 | 24.0 | 33.0 | 10.0 |
20.0 | 33.0 | 25.0 | 35.0 | 10.0 |
22.0 | 36.0 | 25.0 | 37.0 | 10.0 |
24.0 | 37.4 | 27.0 | 39.0 | 10.0 |
25.0 | 38.0 | 27.0 | 40.0 | 10.0 |
28.0 | 42.0 | 29.0 | 43.0 | 10.0 |
30.0 | 44.0 | 30.0 | 45.0 | 10.0 |
32.0 | 45.5 | 30.0 | 10.0 | |
33.0 | 46.5 | 39.0 | 48.0 | 10.0 |
35.0 | 49.0 | 39.0 | 50.0 | 10.0 |
38.0 | 56.0 | 42.0 | 56.0 | 13.0 |
40.0 | 58.0 | 42.0 | 58.0 | 13.0 |
All units are in millimeters |
